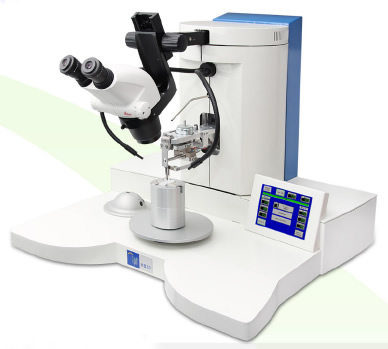

HB30是一臺桌上型鍵合機，是實驗室、試點或預生產試運行、或小批量生產線的理想設備用觸摸屏容易操作。所有鍵合參數可以直接進入并進行簡單的調節。

特點

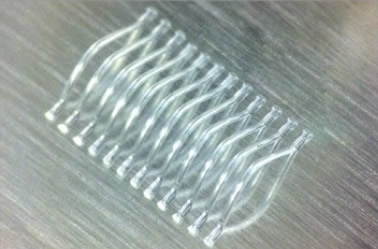

+ 100μm至500μm鋁線
+ 6.5” 液晶觸摸屏
+ 100個程序的存儲能力
+ 內置雙光纖照明燈

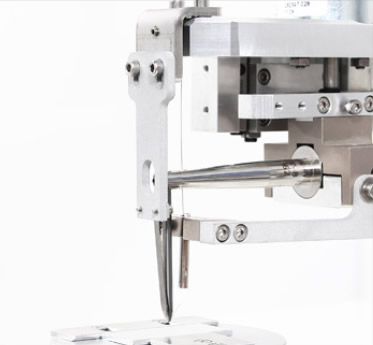

+ 馬達驅動Z軸鍵合頭
+ 馬達驅動Y軸用于后退弧度控制
+ X-Y機構比例為6:1
+ 線弧可編輯
+ 可進行縫焊
+ 半自動，分步和手動鍵合模式

技術規格

超聲系統 　　　　　　　PLL US系統
超聲功率 　　　　　　　50 W輸出
鍵合時間 　　　　　　　0 - 10 秒
鍵合力 　　　　　　　　50 - 1500 cN

鋁線直徑 　　　　　　　100 - 500μm
斷線 　　　　　　　　　前面切斷
送線角度 　　　　　　　90度
馬達驅動Y軸行程 　　　 后退高達17mm
馬達驅動Z軸行程 　　　 20mm
微調平臺移動 　　　　　15mm
機構比 　　　　　　　　6:1（3:1可選）

電力需求 　　　　　　　100-240V +/-10%，50/60Hz，最大10A
外形尺寸 　　　　　　　680x640x490mm
重量 　　　　　　　　　凈重50kg
