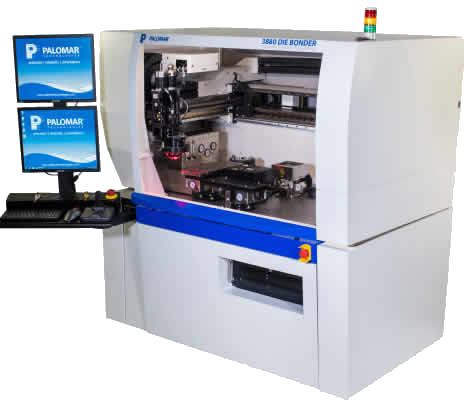

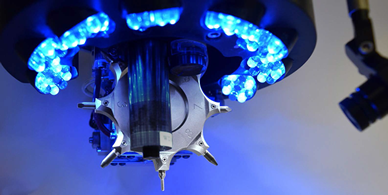

新的3880的產品特點是一個集成Z軸雙向旋轉貼片頭，能夠降低維護并提高整個應用范圍內的一致性。新的機器結合了超微貼片精度，快速吸嘴更換時間，良好的吸嘴平面度，和高的可重復性，這使它成為了先進的貼片機平臺。芯片/基板可以采用晶圓，華夫/凝膠盤，膠帶/卷帶，載盤等上料方式。另外客戶還可以定制上料平臺。

周期時間
可高達2600UPH，軸速度將近40ips，整個工作區域內的解析度為0.1μ。直線編碼器用于絕對定位。
工具吸嘴更換速度：0.25秒

放置重復性
3.5μ，3σ
平面度重復性：0.00361度，3σ

放置精度
≤5μ(0.000196 inch)，3σ
實際的位置精度取決于應用

大的工作區域
一臺多功能全自動的貼片機上具有914.4 x 508.0mm (36 x 20 inch)的大工作區域，能夠滿足很多不同器件類型，上料方式和應用工藝。

一臺機器可以配置多種選項
? 共晶用脈沖加熱臺和恒溫加熱臺
? 倒裝工藝(90°- 180°)
? 共晶貼片導軌和非加熱傳送帶
? 多達3個點膠通道
? 蘸膠模塊兒
? 原位UV固化模塊兒
? 整體封裝線
? 全自動基板和器件裝載
? 自動擴張晶圓芯片頂起機構
? 卷帶進料飛達

應用：
? AOC-主動式電纜
? COB器件
? HB/HP LED組裝
? 微波模塊兒
? RF器件
? 混合微電路
? VCSEL, PD, DFB激光器和透鏡貼裝
? 固態激光器
? MEMS
? LED打印頭貼裝
? RF電源放大器
? 太陽能集中器器件
? MOEMS

元件放置應用:
? AOC- 主動式光纜
? AuSi 共晶摩擦
? AuSn 共晶焊料粘貼
? PbSn 焊料片
? Ani各向異性導電膠，薄膜或倒裝貼片
? Hi高精度光學器件貼片
? 導電膠VCSEL和PD
? 原位UV固化芯片或透鏡粘貼

3880粘片機數據手冊下載
Download the 3880 Die Bonder data sheet

主要技術參數：
