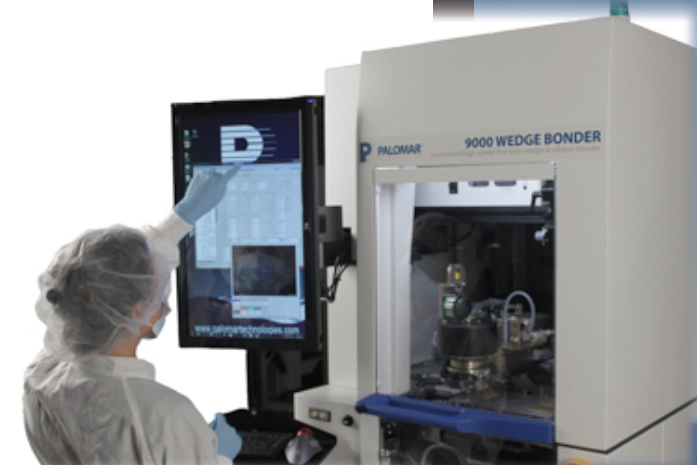

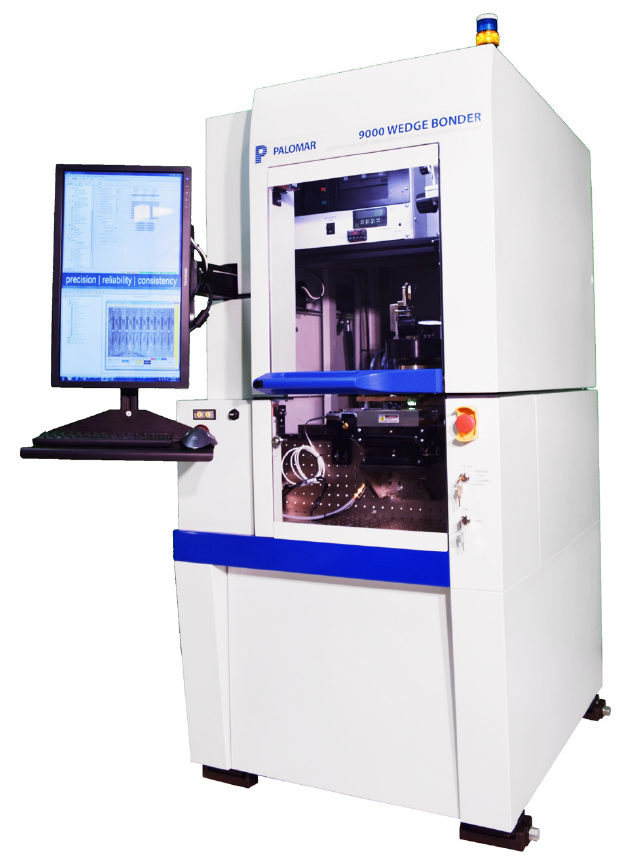

9000 型楔鍵合機可應用于高速線/帶楔鍵合，具有大面積工作區，可靈活的將送線角度改變?yōu)?45-60°或 90°進入深腔。

精度
* 1μm，3σ，重復性精度
* 高精度觸落，無時間延遲
* 精確控制鍵合力(1 CN)

智能交互式圖形界面 (i2GI)
* 通過程序樹顯示(PTD)、視頻圖形顯示(VGD)、人機界面(MMI)和部件圖形顯示(PGD)實現交互式楔焊控制
* Cognex 8500 系列圖像處理引擎提供實時視頻
* 通過可旋轉的側視攝像頭可以實時全程觀測線弧制程
* 層級樹控制和 2D 圖形視圖控制
* 設置向?qū)Ш?jiǎn)化了校準，設置和編程過程
* Microsoft Windows 7 軟件平臺
大面積工作區域
* 12” x 6” (305mm x 150mm)

速度
* 6 線/秒
* 10 線弧/秒

工藝優勢
* 線弧跨度：70μm 至 20mm
* 可以形成多種形式的線弧
* 高度規范和一致的線長
* 高度規范和一致的線弧高度
* 單一線弧形狀

質量控制
* 實時鍵合監控和工藝控制軟件

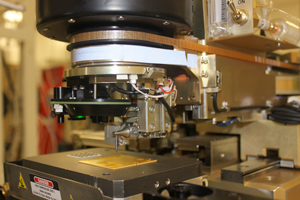

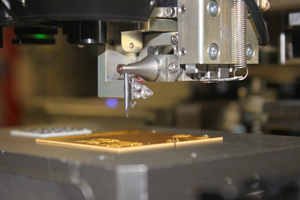

* 強固的、低維護音圈鍵合頭

高生產量
* 連續鍵合技術(CBT)
* 2 個以上的小面積工作臺，可高效處理小尺寸器件或基板，可減少定位時間增加產量品或基板，消除轉位時間，自動化生產裝配
* 多種上下料選項，實現完整生產線裝配臺
* 可配置非加熱及加熱工作

BOND DATA MINER? - 完善的集中式數據管理和分析系統
* 整合運行數據和時間戳數據集
* 工藝工具分析
* 監控機器和工藝趨勢

9000 型全自動楔鍵合機數據手冊下載
Download the 9000 Wedge Bonder data sheet

主要技術參數：

性能和規格
生產量	6 線/秒? 10 線弧/秒
重復性	1μm, 3σ

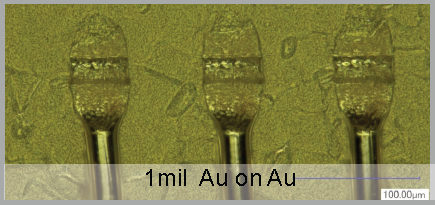

線徑范圍? (金 & 鋁)	17.5μm - 75μm (0.7mil - 3mil)

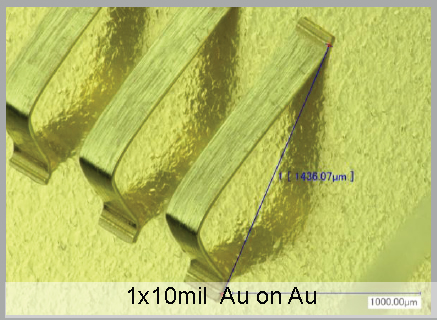

金帶規格	12.7μm x 50.8μm up to 25.4μm x 254μm (0.5mil x 2mil up to 1mil x 10mil)
鍵合工作區面積	305mm x 150mm (12” x 6”)
Z 軸行程	25.4mm (1.00”) (20.32mm coarse; 5.08mm fine)
線弧	70μm to 20mm 多樣化線弧? 標準線弧? 固定的線弧長度? 固定的線弧高度? 高速,超長線弧
鏈形鍵合	套環鍵合法
驅動系統	先進的控制系統和馬達/功放編碼器
圖像識別	Cognex 8500 影像處理引擎配上? GigE 數碼照相機和紅/綠/藍 LED 照明 自動對焦高度更新
軟件	多用戶安全權限
硬件和廠務需求
電源	230VAC +/-10% (207-253), 15 A 50/60Hz, 1 PH, NEMA L6-20P PLUG ON CORD
入口氣壓	CDA (Bonder)- 414 kPa @ 25 m^3/hr (60PSIG @ 15SCFM)
體積	1778mm x 800mm x 953mm (70”H x 31.5”W x 37.5”D)
真空	VAC (Stage) - 85 kPa (25 in Hg), 6.35 mm (0.25") OD 塑料管外徑
重量 (凈重)	1400 kg (3100 lbs)
地板要求	混凝土地板,厚度為至少為 102 mm (4.0")
